Гидравлические клапаны — это ключевые компоненты любой гидравлической системы, от промышленных станков до строительной и сельскохозяйственной техники. Правильный выбор и понимание работы клапанов напрямую влияет на эффективность, безопасность, срок службы оборудования и эксплуатационные затраты. Тем не менее многие инженеры и закупщики сталкиваются с вопросами: какие клапаны действительно нужны в системе? В чем разница между ними? И как выбрать оптимальный вариант для конкретной задачи?

В этой статье мы подробно разберем четыре наиболее часто используемых типа гидравлических клапанов, выясним их ключевые функции, типичные области применения и основные параметры, которые важно учитывать при выборе. Статья ориентирована не просто на общее описание, а на чёткие ответы на практические технические вопросы и помощь в правильном выборе решений, снижающем риски и затраты.

Что такое гидравлический клапан

Гидравлический клапан — это компонент гидравлической системы, который управляет движением, давлением и количеством рабочей жидкости (обычно гидравлического масла) внутри трубопроводов и контуров. Его основная задача — обеспечить контроль потока, направление движения жидкости и поддержание безопасных значений давления для стабильной и эффективной работы всей системы.

В гидравлической системе клапаны действуют как «нервные узлы», которые регулируют, куда направить энергию, сколько жидкости должно пройти и как система должна реагировать на изменения нагрузки. Без корректно спроектированных клапанов система не сможет обеспечить точное управление исполнительными механизмами, такими как гидроцилиндры или гидромоторы.

Как работают гидравлические клапаны

Гидравлические клапаны обычно состоят из корпуса с входными и выходными портами, подвижного запорного элемента (штуцера или золотника) и привода (например, ручного рычага, электромагнита или пилотного гидравлического канала). При изменении положения запорного элемента создаётся или перекрывается путь для жидкости, что позволяет:

• открывать или закрывать поток;

• перенаправлять поток в нужный контур;

• ограничивать или снижать давление;

• регулировать объем проходящей жидкости (скорость движения исполнительного механизма).

Основные функции гидравлических клапанов

Гидравлические клапаны выполняют следующие ключевые функции:

1. Переключение направления потока: позволяют направлять жидкость к различным частям системы.

2. Контроль давления: поддерживают давление в заданных пределах, предотвращая перегрузки.

3. Регулирование расхода: влияют на скорость работы цилиндров и моторов.

4. Предотвращение обратного потока: обеспечивают безопасность и устойчивость системы.

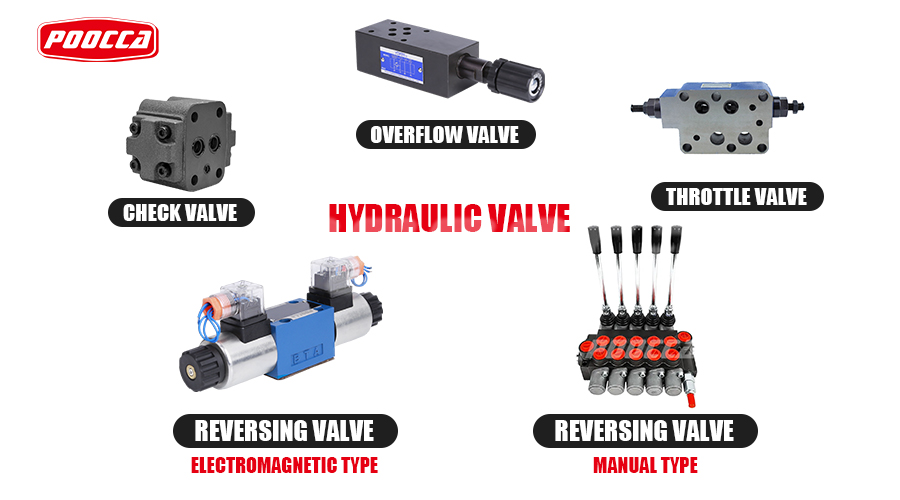

Четыре часто используемых гидравлических клапана

Направляющие клапаны (Directional Control Valves)

(Directional Control Valves)

Направляющие клапаны — это ключевые элементы гидравлической системы, которые определяют направление потока рабочей жидкости и, следовательно, направление движения исполнительных механизмов, таких как гидроцилиндры или гидромоторы.

Направляющий клапан может начинать, останавливать или перенаправлять поток жидкости, что позволяет управлять рабочими операциями (например, удлинение/сжатие цилиндра).
Именно с помощью напра-вляющих клапанов система получает свою логическую схему движения, а без них работа исполнительных элементов становится невозможной или небезопасной.

Основные характеристики напра-вляющих клапанов

• Количество “путей” (ports): определяет количество соединений с системой — например, 2/2, 3/2, 4/2, 4/3 и др. Чем больше портов, тем сложнее и гибче назначение клапана.

• Количество положений (positions): определяет логические состояния, например, «рабочее», «нейтральное» и «обратное».

• Тип привода: ручной, электрический (соленоид), гидравлический (пилот-управление) или механический.

Типичные применения

Направляющие клапаны используются повсеместно в гидравлике:

• Мобильная техника: управление цилиндрами в экскаваторах, погрузчиках и т. п.

• Промышленная гидравлика: распределение потоков в прессах, станках, автоматизированных линиях.

• Системы с несколькими исполнительными механизмами: позволяют переключать контуры без потерь производительности или безопасности.

Клапаны контроля давления (Pressure Control Valves)

(Pressure Control Valves)

Клапаны контроля давления — это специальные гидравлические элементы, предназначенные для поддержания заданного давления, защиты системы от перегрузки и управления очередностью работы контуров. Они широко применяются в гидравлических системах для того, чтобы избежать избыточного давления и обеспечить безопасную работу компонентов.

Основные виды давления-контролирующих клапанов

Существует несколько ключевых подтипов таких клапанов:

• Предохранительные (Relief Valve) — сбрасывают избыточное давление, защищая систему.

• Редукционные (Pressure Reducing Valve) — поддерживают заданное давление в части схемы, независимо от главного потока.

• Клапаны последовательности (Sequence Valve) — управляют подачей потока в последовательных операциях.

• Клапаны уравновешивания/контроль обратного давления (Counterbalance) — помогают удерживать нагрузку под давлением и предотвращают неконтролируемое падение.

• Разгрузочные (Unloading Valve) — позволяют гидросистеме эффективно снижать нагрузку, когда основной рабочий контур не задействован.

Функции и применение

• Защита от перегрузки: Предохранительный клапан открывается при достижении заданного давления и направляет избыточное масло в бак, что предотвращает повреждения насоса или трубопроводов.

• Поддержание стабильного давления: Редукционный клапан фиксирует давление на выходе в заданном диапазоне для вторичных цепей.

• Управление последовательностью: Клапан последовательности гарантирует, что одна операция завершится перед запуском следующей (например, сначала подъем груза, затем фиксация).

• Удержание нагрузок: Контрбалансный клапан предотвращает падение нагрузки (например, тяжёлых грузов), поддерживая давление над нагрузкой.

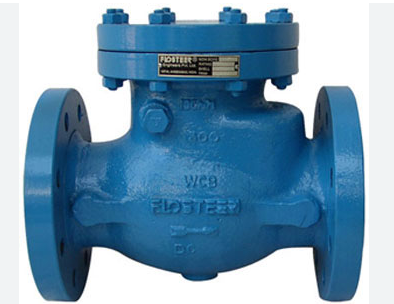

Обратные клапаны (Check / Non-Return Valves)

(Check / Non-Return Valves)

Обратные клапаны позволяют жидкости течь только в одном направлении, предотвращая обратный поток, который может привести к потере нагрузки или нарушению функции системы.

Основные характеристики

• Работают автоматически — при потоке в рабочем направлении открываются, при попытке обратного потока закрываются.

• Часто встроены в другие элементы или используются в комбинации с другими клапанами для защиты контуров.

Где применяются

• В линиях защиты исполнительных механизмов от неконтролируемого возврата.

• В насосных контурах для предотвращения обратного потока после остановки насоса.

• В гидравлических схемах, где требуется удержание давления при отключении питания.

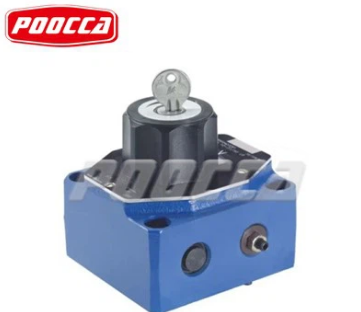

Клапаны регулирования расхода (Flow Control Valves)

(Flow Control Valves)

Клапаны регулирования расхода управляют объёмом проходящей жидкости, что напрямую влияет на скорость движения исполнительных механизмов (например, гидроцилиндров или моторов).

Основные функции

• Позволяют точно регулировать скорость перемещения нагрузки независимо от давления системы.

• Могут быть простыми (фиксируемые дроссели) или адаптивными (с компенсацией давления).

Типичные применения

• Синхронизация движения нескольких цилиндров.

• Тонкая настройка скорости при необходимости плавного старта/остановки.

• Снижение динамических ударов в гидросистемах высокого давления.

Сравнительная таблица

Таблица сравнения четырёх типов клапанов

Частые ошибки и заблуждения при выборе гидравлических клапанов

Ошибка 1. Игнорирование совместимости с системой

Одной из самых распространённых ошибок является выбор клапана без проверки его полной совместимости с существующей гидросистемой. Это касается не только номинального давления и расхода, но и типа подключения, размера портов и соответствия стандартам.

Как избежать:
Проводите полную проверку всех параметров системы — давление, расход, размеры, типы соединений — до покупки и установки клапана.

Ошибка 2. Оценка только по цене

Многие выбирают клапаны, ориентируясь только на минимальную цену, что приводит к покупке компонентов с низкой надёжностью или сокращенным сроком службы. В результате общие расходы на эксплуатацию и ремонт могут оказаться значительно выше.

Как избежать:
Оценивайте полную стоимость владения, включая сроки службы, требования к техобслуживанию, вероятность поломок и простои.

Ошибка 3. Недостаточное внимание к условиям окружающей среды

Гидравлические клапаны могут эксплуатироваться в самых разных условиях — от нормальных производственных помещений до агрессивных сред с высокой влажностью, пылью или повышенными температурами. Пренебрежение этими факторами может привести к быстрому износу уплотнений, коррозии и отказу клапана.

Как избежать:
Выбирайте материалы и конструкции, устойчивые к условиям эксплуатации — устойчивость к коррозии, температурные диапазоны, пыле‑ и влагозащищённость.

Ошибка 4. Отсутствие учёта требований обслуживания

Даже качественные клапаны требуют периодического техобслуживания. Пропуск технических осмотров может привести к накоплению загрязнений, износу элементов и повышенному риску отказа.

Как избежать:
Устанавливайте регулярный график техобслуживания с проверкой основных параметров работы клапанов.

Ошибка 5. Игнорирование консультаций экспертов

Многие принимают решение без консультации со специалистами или производителем, что увеличивает риск ошибочного подбора типа клапана, его размера или управления.

Как избежать:
Проконсультируйтесь с инженером‑гидравликом или производителем клапанов перед финальным выбором — особенно для сложных или критичных систем.

Практические советы по выбору и стоимости гидравлических клапанов

Правильный выбор гидравлического клапана — это не просто технический расчёт, это комплексная инженерная задача, включающая в себя оценку системы, условий эксплуатации, требований к управлению и экономических аспектов. Ниже — профессиональные рекомендации, основанные на практике инженеров и отраслевых стандартах:

Учитывайте рабочие параметры системы

Перед тем как выбрать клапан, важно чётко определить параметры вашей гидросистемы:

• Давление: убедитесь, что номинальное рабочее давление клапана выше максимального рабочего давления системы. Неправильный выбор может привести к повреждению компонентов и утечкам.

• Расход (Flow): клапан должен пропускать необходимый объём масла без чрезмерных потерь давления, иначе возможны вибрации, нестабильность работы или перегрев.

Важное правило: не выбирайте клапан только по максимальным параметрам насоса — учитывайте расход, который реально проходит через каждый контур.

Определите тип управления и уровень автоматизации

Тип управления клапаном должен соответствовать задачам системы:

• Ручное управление подходит для простых схем и ручного регулирования.

• Электромагнитное управление — для автоматизации и интеграции с контроллерами или PLC.

• Пилотное управление — в системах с высоким давлением или где требуется высокая точность и малая энергетическая нагрузка.

Убедитесь, что электрические спецификации (напряжение, тип сигнала) и механические интерфейсы соответствуют вашей системе.

Обратите внимание на условия эксплуатации

Важно учитывать окружающую среду и факторы, влияющие на долговечность клапана:

• Температура и влажность: экстремальные температуры требуют клапанов с подходящими материалами и уплотнениями.

• Коррозионная среда: для агрессивных условий рекомендуются корпуса из нержавеющей стали и стойкие уплотнения.

• Режимы нагрузки и циклы: при частом переключении выбирайте клапаны с повышенной износостойкостью.

Неправильный учёт условий приводит к преждевременному износу или отказам клапанов.

Оцените материалы, уплотнения и качество изготовления

Материалы и качество сборки напрямую влияют на срок службы и стабильность работы:

• Корпуса из прочной стали или алюминия выдерживают высокие давления и нагрузки.

• Уплотнения и сальники должны быть совместимы с типом гидравлической жидкости и условиями эксплуатации.

• Хорошая техническая документация и поддержка производителя облегчают сервис и обслуживание.

Заключение

В современных гидравлических системах клапаны играют ключевую роль в управлении движением, давлением и скоростью потока рабочей жидкости. Четыре основных типа — направляющие клапаны, клапаны контроля давления, обратные клапаны и клапаны регулирования расхода — обеспечивают стабильную работу гидросистем в самых разных приложениях: от мобильной техники до промышленных линий. Понимание их функциональных особенностей и правильный выбор с учётом рабочих параметров позволяют минимизировать износ, повысить надёжность и снизить эксплуатационные затраты.

Гидравлические клапаны — это не просто элементы схемы: они определяют безопасность, стабильность и эффективность всей гидросистемы. Неправильный выбор может привести к снижению производительности, частым поломкам и высоким эксплуатационным затратам.
Чтобы этого избежать, важно учитывать давление, расход, условия эксплуатации и требования к управлению при выборе клапана.
