Гидравлические приводы занимают ключевое место в современной технике — от строительных и сельскохозяйственных машин до промышленных автоматизированных линий и тяжёлого оборудования. Центральным элементом таких систем является гидромотор — устройство, которое преобразует энергию гидравлической жидкости в механическое вращение. При этом циклоидальные гидравлические двигатели представляют собой особый класс моторов, сочетающих компактность конструкции и высокую нагрузочную способность.

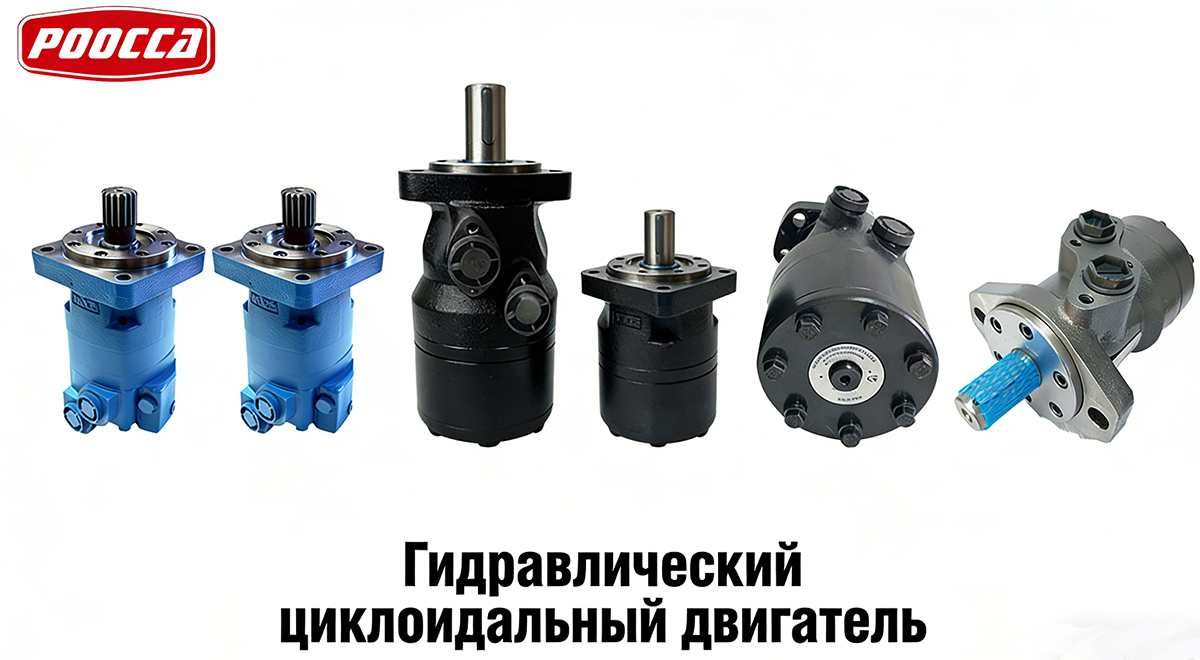

Что такое гидравлический циклоидальный двигатель

Гидравлический циклоидальный двигатель — это один из видов гидромоторов, которые преобразуют энергию гидравлической жидкости под давлением в механическое вращательное движение. В отличие от обычных шестерённых или поршневых моторов, циклоидальные моторы используют специальный циклоидальный механизм (похожий на циклоидальную передачу), обеспечивающий уникальные рабочие характеристики.

Ключевой особенностью такой конструкции является взаимодействие между ритмично эксцентрично вращающимся ротором и неподвижным статором. Это создаёт множество герметичных камер, в которых рабочая жидкость под давлением воздействует на поверхность ротора, создавая крутящий момент на выходном валу.

Конструкция и принцип действия

Циклоидальный гидравлический мотор имеет уникальную конструкцию, отличающуюся от обычных шестерённых или поршневых гидромоторов. Основой его работы является циклоидальный механизм — сочетание вращающегося ротора и неподвижного статора, образующих большое количество герметичных камер, в которых жидкость создаёт крутящий момент.

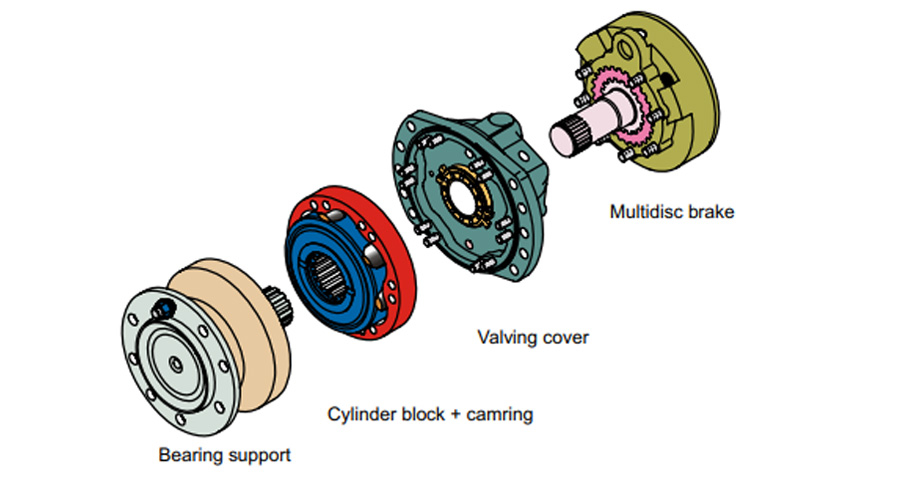

Из каких частей состоит мотор

• Ротор с циклоидальным профилем — вращается с эксцентричностью, что создаёт орбитальное движение относительно статора.

• Статор с игольчатыми роликами или штифтами — формирует герметичные камеры вместе с ротором.

• Камеры давления — пространство между ротором и статором, куда подаётся масло под давлением.

• Распределительный механизм — направляет поток масла в нужные камеры для создания вращения.

Как это работает

1. Подача масла: Под давлением масло подаётся в камеры между ротором и статором.

2. Формирование крутящего момента: Давление рабочей жидкости воздействует на поверхности ротора, заставляя его вращаться и одновременно двигаться по циклоидальной траектории.

3. Орбитальное движение: Ротор одновременно вращается вокруг своей оси и описывает орбиту вокруг центра статора, что обеспечивает плавное и высокоэффективное преобразование давления в механическое вращение.

4. Выходная мощность: Через распределение и выпуск масла энергия передаётся на выходной вал, который и приводит рабочий механизм в движение.

Преимущества, ограничения и сравнительная характеристика

Основные преимущества циклоидальных моторов

1. Высокий крутящий момент при низких скоростях
   Такая способность — одна из ключевых характеристик циклоидальных гидромоторов. Они способны развивать значительный момент без необходимости использовать дополнительные редукторы, что особенно полезно в тяжёлых приводах и механизмах с высоким стартовым сопротивлением.

2. Компактный размер и высокая плотность мощности
   Циклоидальный механизм обеспечивает большую мощность на единицу объёма, вследствие чего моторы занимают меньше места и легче по сравнению с другими конструкциями с аналогичным моментом.

3. Надёжность и устойчивость к нагрузкам
   Благодаря простоте конструкции и меньшему количеству движущихся деталей циклоидальные моторы демонстрируют высокую долговечность и устойчивость к вибрациям и ударным нагрузкам.

4. Плавная и стабильная работа
   Орбитальный принцип движения обеспечивает непрерывный крутящий момент без резких пульсаций, что улучшает контроль и снижает износ системы.

5. Универсальность по направлению вращения
   Многие модели циклоидальных гидромоторов могут работать как в прямом, так и в обратном направлении (би-дирекционально), что увеличивает гибкость использования в гидросистемах.

Ограничения и недостатки

Несмотря на преимущества, у циклоидальных гидромоторов есть и ограничения, которые важно учитывать при выборе:

• Ограниченный диапазон скоростей
  Циклоидальные моторы оптимальны при низких и средних скоростях; они не подходят для высокоскоростных применений (например, шпиндели станков или приводы с частыми переходами на высокие обороты).

• Частично более низкая объемная эффективность
  Из-за конструктивных особенностей внутренние утечки могут быть выше, чем у некоторых типов поршневых гидромоторов, что слегка снижает эффективность в тяжёлых циклах.

• Ограничения по рабочему давлению
  Хотя циклоидальные моторы хорошо работают под нагрузкой, их долговечность при чрезмерно высоком давлении может уступать поршневым решениям.

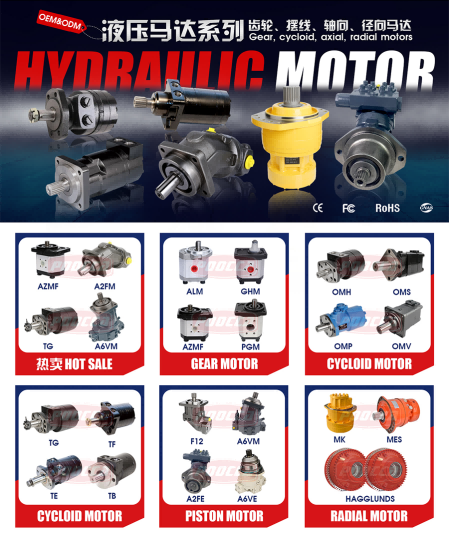

Сравнение с другими типами гидравлических моторов

Краткие выводы по сравнению:
✔ Циклоидальные гидромоторы обеспечивают

 лучший крутящий момент на низких оборотах и удобны для компактных систем.
✔ Шестерённые моторы выгодны при необходимости высокой скорости с простотой конструкции.
✔ Поршневые — оптимальны при экстремально высоких давлениях и скоростях.

Области применения

1. Строительная и дорожно-строительная техника

Циклоидальные гидромоторы широко применяются в строительных и дорожных машинах, включая экскаваторы, погрузчики, мульчеры, платформы и подъёмники. Их выбирают, потому что они способны обеспечивать мощность для движения ходовых механизмов и силовых узлов при ограниченных пространствах монтажа и тяжёлых нагрузках.

2. Сельское хозяйство и сельхозмашины

В сельском хозяйстве такие моторы используются в тракторных навесках, жатках, орудиях для обработки почвы, измельчителях, насосных установках и ирригационных системах. Компактность, устойчивость к пыли/грязи и способность работать на низких скоростях делают их отличным выбором для этой сферы.

3. Системы погрузочно-разгрузочного и складского оборудования

Циклоидальные моторы применяются в конвейерах, подъёмниках, тележках, автоматизированных транспортёрах и погрузчиках. Они обеспечивают стабильное движение тяжелых грузов и высокую динамику старта/остановки.

4. Промышленные и специализированные механизмы

• Конвейерные линии в горной и добывающей промышленности — перемещение крупных партий материалов на большие расстояния.

• Смесители, шнеки, винтовые и ленточные механизмы — приводы, требующие мягкого пуска и высокого крутящего момента на низких оборотах.

• Лесозаготовительная техника — приводы для валочных и измельчительных механизмов.

• Морское оборудование — лебёдки, краны и приводы механизмов в условиях влажной и солёной среды.

5. Прочие сферы применения

Циклоидальные гидромоторы также находят применение в менее стандартных областях, например:

• Машины для переработки пластика и пресс-формы — для управления шнеками и подачей материала.

• Машины для лесопереработки и сельхоз-производства — сеноуборочные, кормораздатчики и др.

• Транспортное оборудование и вспомогательные механизмы — гидравлические приводы для специализированных задач.

Как выбрать циклоидальный гидравлический мотор

Выбор гидравлического мотора — это не просто выбор бренда или размера корпуса. Это инженерное решение, которое должно учитывать реальные условия эксплуатации, нагрузку, гидросистему и параметры рабочего процесса. Системы с гидромоторами являются частью объёмного гидропривода, где мотор преобразует энергию потока рабочей жидкости в механическую энергию вращения выходного вала.

Ниже приведены ключевые параметры и шаги, которые помогут выбрать оптимальный циклоидальный гидромотор под вашу задачу.

1. Определите требования к крутящему моменту и скорости

Крутящий момент — это основная задача для циклоидальных моторов. Они эффективно работают в диапазоне низких и средних скоростей с высоким моментом.
Скорость вращения определяется расходом масла: чем выше расход, тем выше обороты ротора при прочих равных условиях

Практический принцип:

• Если в вашем оборудовании требуется низкая скорость с высоким моментом, циклоидальный мотор подходит очень хорошо.

• Если же нужны высокие обороты, возможно потребуются другие типы гидромоторов или дополнительный редуктор.

2. Уточните рабочие параметры гидросистемы

Максимальное рабочее давление — важно учитывать реальные значения давления в системе. Разные моторы проектируются на разные уровни давления, и превышение рабочего давления может привести к ускоренному износу.
Расход масла (л/мин) — определяет потенциальную скорость мотора и его плотность мощности.

Циклоидальные моторы эффективно работают там, где поток масла стабильный и не требует экстремальных пиков.

3. Рабочая жидкость и условия эксплуатации

Качество масла — наличие загрязнений, воды или воздуха в жидкости может привести к ускоренному износу или отказу мотора. Рекомендуется устанавливать фильтры высокой очистки и соблюдать технические требования производителя.
Температурный режим — при высоких температурах масла снижаются свойства уплотнений и повышается износ. Подбор должен учитывать рабочую температуру системы.

4. Размеры и монтажные требования

Габаритные размеры и масса мотора должны соответствовать монтажному пространству оборудования.
Способы крепления и валовые соединения — важно учитывать механическую совместимость с приводным узлом.

5. Учёт пиковых нагрузок и условий запуска

При выборе мотора оцените режимы пусков и остановок. Циклоидальные моторы хорошо переносят частые пуски и кратковременные пики нагрузки, но важно, чтобы пики не превышали допустимых значений, указанных в технической документации.

Заключение

Циклоидальные гидромоторы — это не просто ещё один тип гидравлического двигателя. Это специализированный инструмент, который может существенно повысить эффективность вашей гидросистемы, снизить расходы на обслуживание и обеспечить стабильную работу даже в самых требовательных условиях.

Если вы проектируете оборудование, конвейеры, мобильные машины или тяжёлые механизмы, где важны мощный момент, компактность, долговечность и простота обслуживания — циклоидальный гидромотор может быть лучшим выбором для вашей задачи.

Компания POOCCA — это опытный производитель гидравлических решений с более чем десятилетним опытом, собственным производством и мощными техническими возможностями, включая разработку насосов, моторов, клапанов и целых гидросистем. Продукция компании проходит строгий контроль качества и тестирование перед отправкой клиентам, что позволяет экономить время и эксплуатационные расходы за счёт высокой надёжности и долговечности компонентов.

Что мы можем предложить вам прямо сейчас:
Индивидуальный подбор гидромотора под вашу задачу — по нагрузке, давлению и условиям эксплуатации
Расчёт параметров и рекомендации по оптимальной конфигурации системы
Поддержка на всех этапах — от консультации до ввода в эксплуатацию

Свяжитесь с нами — мы поможем вам выбрать лучшую гидравлическую компоненту или решение для вашей техники или проекта. Ваш успех в гидравлике начинается с правильного выбора компонентов, и POOCCA готова стать вашим надёжным партнёром.

FAQ — Часто задаваемые вопросы о гидравлических циклоидальных моторах

• Какие реальные признаки неисправности циклоидального гидромотора?
К типичным симптомам относятся посторонние шумы, вибрации, перегрев, снижение мощности или утечки масла. Например, шум может быть связан с кавитацией или засорённым фильтром, а вибрации — с неправильной установкой или несоосностью узлов.

• Какие условия эксплуатации особенно критичны для циклоидального мотора?
Важно контролировать давление, расход и температуру гидравлической жидкости, поскольку превышение рекомендуемых параметров может привести к ускоренному износу и отказам.

• Как циклоидальный мотор ведёт себя при перегрузке?
При чрезмерной нагрузке мотор может перегреваться, снижать эффективность и быстрее изнашиваться. Это связано с тем, что эксплуатация за пределами допустимых параметров вызывает дополнительное трение и повышение тепловой нагрузки.

• Как контролировать температуру гидросистемы, чтобы мотор работал стабильно?
Для устойчивой работы необходимо следить за температурой масла и компонентов гидросистемы. Если масло перегревается, это может привести к ухудшению свойств уплотнений и ухудшению работы мотора.

• Можно ли циклоидальный гидромотор использовать в грязной или пыльной среде?
Да, такие моторы обычно имеют высокую устойчивость к загрязнениям и экстремальным условиям, но всё равно важно обеспечить качественную фильтрацию и своевременную очистку масла для продления срока службы.

• Почему циклоидальные гидромоторы называют подходящими для низких скоростей с высоким моментом?
Особенность циклоидального механизма позволяет эффективно генерировать высокий крутящий момент при относительно низких оборотах, что делает их подходящими для тяжёлых и медленных приводов.

• Как понять, что мотор работает неправильно из‑за жидкости?
Если гидравлическая жидкость загрязнена, имеет пузырьки воздуха или неправильные свойства, это приведёт к нестабильной работе, шумам, скачкам скорости и снижению крутящего момента. Регулярная проверка и замена жидкости помогают избежать этих проблем.
