Лопастные насосы (vane pumps/пластинчато-роторные насосы) — это один из ключевых типов гидравлических насосов, используемых в современной технике и промышленности. Они занимают прочное место между простыми шестерёнчатыми насосами и сложными поршневыми агрегатами благодаря оптимальному сочетанию эффективности, стабильности потока и простоты интеграции в систему.

Что такое лопастный насос — принцип работы и типы

Лопастные насосы — это разновидность гидравлических насосов с положительным смещением, которые перемещают жидкость за счёт изменения объёма рабочих камер внутри корпуса. Они широко применяются в гидравлических приводах благодаря плавному, стабильному потоку, самовсасывающей способности и относительно простой конструкции.

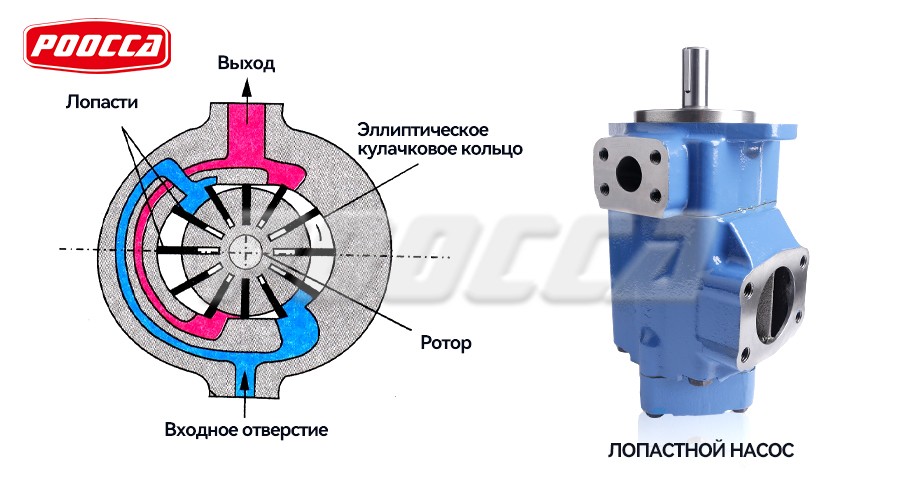

Принцип действия

Рабочий процесс лопастного насоса основан на взаимодействии следующих ключевых элементов:

• Ротор — вращающийся элемент, который приводится во вращение электродвигателем или ДВС;

• Лопасти (vanes) — подвижные пластины, установленные в пазах ротора;

• Корпус (статор/крышка) — форма внутренней поверхности которого создаёт переменные по объёму камеры;

• Впускной и выпускной патрубки — обеспечивают подачу жидкости внутрь и вывод под давлением наружу.

При вращении ротора лопасти под действием центробежной силы (или пружин/гидростатического давления) выдвигаются наружу и плотно прилегают к стенкам корпуса. Это создаёт между лопастями и стенками камеры замкнутые зоны, объём которых изменяется по мере вращения:

1. Зона всасывания — камеры увеличиваются в объёме, создавая разрежение и втягивая жидкость.

2. Транспортировка жидкости — жидкость захватывается между лопастями и переносится вокруг внутренней поверхности корпуса.

3. Нагнетание — по мере уменьшения объёма камер жидкость выталкивается через выпускной патрубок под давлением.

Этот цикл повторяется непрерывно при каждом обороте ротора, что обеспечивается постоянным и равномерным потоком жидкости без существенных пульсаций.

Типы лопастных насосов

Существует несколько конструктивных вариантов лопастных насосов, каждый из которых ориентирован на определённые условия работы:

1. Неуравновешенный (односторонний) лопастный насос

• Ротор смещён относительно центра корпуса, из‑за чего на подшипники действует сильная боковая нагрузка.

• Применяется в системах с низким и средним давлением.

• Простая конструкция, но более быстрый износ элементов.

2. Уравновешенный (двусторонний) насос

• Имеет две рабочие зоны, давление уравновешено, боковые нагрузки снижаются.

• Позволяет работать при более высоком давлении и нагрузках.

• Повышает срок службы за счёт уменьшения износа подшипников.

3. Насос с регулируемым рабочим объёмом

• Позволяет изменять подачу жидкости в зависимости от потребности системы.

• Подходит для систем с переменной нагрузкой или требующих экономии энергии.

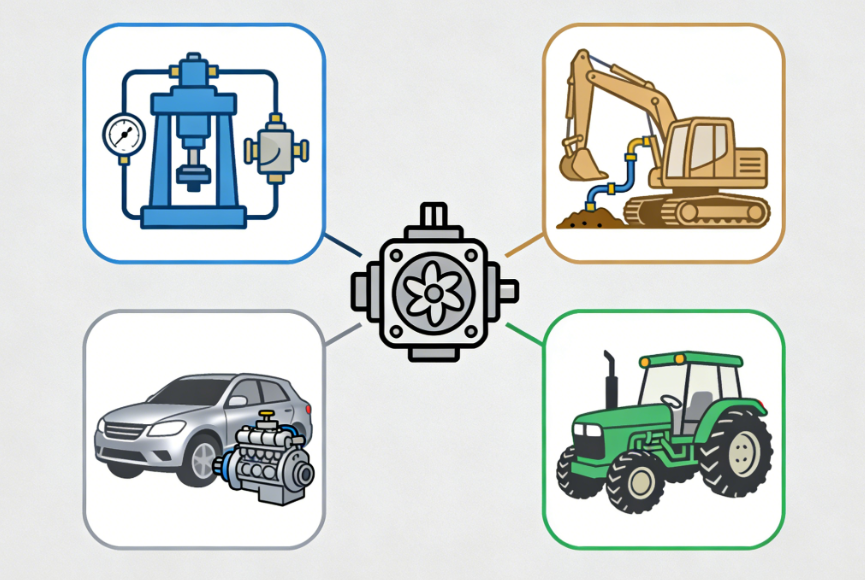

Основные области применения лопастных насосов (с примерами)

Лопастные насосы находят широкое применение в самых разных отраслях благодаря плавному, стабильному потоку, компактной конструкции и эффективной работе при средних давлениях. Ниже приведены ключевые направления использования с примерами, основанные на отраслевых данных и практическом опыте Poocca.

Промышленное оборудование и автоматизация

Лопастные насосы широко используются в промышленном оборудовании:

• Прессы и машины литья под давлением — обеспечение плавной подачи жидкости для гидравлических цилиндров.

• Станки с ЧПУ и металлообрабатывающие центры — точный контроль движения рабочих органов.

• Конвейерные системы и механизмы подъёма/опускания — стабильная подача без пульсаций.

Почему лопастные насосы здесь эффективны:
плавный расход жидкости уменьшает вибрации, повышает точность и срок службы гидросистемы.

Строительная и мобильная техника

В мобильной технике лопастные насосы применяются в:

• Экскаваторах, погрузчиках, бульдозерах — подача масла в гидроцилиндры и рулевые механизмы.

• Аэродромные платформы и подъемные механизмы — компактность и надёжность при частых изменениях нагрузки.

💡 Особенности: компактность и невысокий уровень шума делают их идеальными для работы в условиях ограниченного пространства

Автомобильная промышленность

Лопастные насосы применяются в автомобильной технике для:

• Гидроусилителей руля (ГУР) — плавное и точное управление усилием.

• Коробок передач и систем смазки — стабильный поток масла.

Их низкий уровень шума и высокая надёжность повышают комфорт и долговечность транспортных средств

Сельскохозяйственная техника

В сельском хозяйстве лопастные насосы используются в:

• Тракторах, комбайнах и других агрегатах — приводы культиваторов, подъёмных устройств и навесного оборудования.

• Системах контроля рабочих органов — стабильная подача обеспечивает точность операций в полевых условиях.

Морские и авиационные гидросистемы

Лопастные насосы применяются там, где важны:

• Системы рулевого управления судов — устойчивость работы при изменениях нагрузки.

• Тестовые стенды авиационной техники и вспомогательные гидросистемы — стабильная подача в условиях строгих требований.

Энергетика, сервоприводы и вспомогательные механизмы

Лопастные насосы используются для:

• Систем регулирования ветряных турбин и гидроэлектростанций — управление положением лопастей и сервоприводами.

• Лубрикационных систем — обеспечение смазки узлов с минимальными вибрациями.

Преимущества и недостатки лопастных насосов

В этом разделе мы подробно разберём положительные стороны и ограничения лопастных (пластинчато‑роторных) насосов, чтобы вы могли объективно оценить, когда они действительно выгодны, а в каких случаях стоит рассмотреть альтернативы.

Преимущества лопастных насосов

1. Стабильный и плавный поток жидкостей
Лопастные насосы обеспечивают практически непрерывный поток без выраженных пульсаций, что важно для точного управления гидравлическими исполнительными механизмами и минимизации вибраций в системе.

2. Низкий уровень шума и вибрации
Такая конструкция работает тише, чем многие другие типы гидравлических насосов. Это положительно влияет на комфорт операторов и позволяет использовать насосы в машинных залах с ограничениями по шуму.

3. Компактность и небольшая масса
По сравнению с поршневыми аналогами при схожей подаче лопастные насосы обычно легче и занимают меньше места, что важно для мобильной техники и компактных гидросистем.

4. Высокая объёмная эффективность
Такие насосы обеспечивают высокую эффективность перекачки, так как минимизируют внутренние утечки и потери энергии при работе.

5. Возможность самовсасывания
Многие лопастные насосы обладают способностью самовсасывания, что упрощает монтаж и снижает требования к дополнительным узлам предварительной подачи жидкости.

6. Хорошая универсальность применения
Они могут работать с широким диапазоном вязкостей гидравлических жидкостей, что делает их подходящими для самых разных задач и отраслей.

7. Простота обслуживания
Конструкция сравнительно простая, а многие изнашивающиеся детали (лопасти, уплотнения) доступны и относительно недороги в замене, что снижает эксплуатационные затраты.

Недостатки и ограничения лопастных насосов

1. Ограниченный диапазон давления
Лопастные насосы лучше всего работают в среднетемпературных гидросистемах. Для задач с очень высоким давлением (например, сверхвысокие усилия прессов или тяжелое оборудование) они уступают поршневым насосам.

2. Чувствительность к загрязнениям
Пластинчатые элементы требуют чистой рабочей жидкости и качественной фильтрации. Попадание абразивных частиц ускоряет износ и ухудшает работу насоса.

3. Износ лопастей и уплотнений
При интенсивной эксплуатации лопасти и контактные поверхности изнашиваются быстрее, чем у некоторых других типов насосов, что требует регулярного контроля и обслуживания.

4. Снижение эффективности на высоких скоростях
При очень высоких оборотах эффективность может падать из‑за увеличенного внутреннего трения и возможного нагрева жидкости.

5. Ограничения по вязкости жидкостей
При работе с очень вязкими или агрессивными жидкостями характеристики могут ухудшаться, и насос не сможет сохранить стабильную работу без дополнительных мер.

Практические советы по выбору и эксплуатации лопастных насосов

Выбор правильного насоса

1. Анализ требований системы
Перед покупкой определите максимальное давление, расход и условия работы вашей гидросистемы — это позволит выбрать насос с соответствующими параметрами и избежать перегрузок. Насос должен иметь давление рабочей системы с запасом, как минимум на 10–20% больше максимального рабочего давления, чтобы учесть возможные всплески давления.

2. Учитывайте параметры жидкости
Выбирайте насос, который подходит именно под вашу рабочую жидкость:

• по вязкости — лопастные насосы чувствительны к вязкости жидкости и лучше работают в диапазоне рекомендуемых значений;

• Что касается чистоты, то загрязненные жидкости могут привести к ускоренному износу внутренних компонентов, поэтому для повышения чистоты требуется фильтрация.

3. Скорость и мощность привода
Насос должен быть согласован с двигателем (электродвигатель или приводной вал машины) по частоте вращения и моменту, чтобы избежать избыточной нагрузки и потерь эффективности.

4. Удобство установки и обслуживания
При выборе учитывайте доступность насоса и его деталей для осмотра, ремонта и замены изнашиваемых частей, что снижает простой системы и затраты на обслуживание.

5. Репутация производителя и сервис
Покупайте насосы от надёжных производителей с хорошей поддержкой, гарантией и доступом к запасным частям. Это снижает риск неожиданных поломок и облегчает обслуживание.

Правильная установка

1. Предварительная проверка перед запуском
Прежде чем запустить насос, убедитесь, что система заполнена правильным типом жидкости, а воздух из магистралей полностью удалён — попадание воздуха снижает эффективность и может вызвать кавитацию.

2. Соблюдение направления вращения
Лопастные насосы спроектированы под одиночное направление вращения; неправильный поворот приводит к нарушению подачи, более высокому износу и возможным повреждениям.

3. Контроль параметров при работе
Во время эксплуатации контролируйте:

• давление на входе/выходе;

• температуру масла (должна быть в допустимых пределах, иначе изменяется вязкость и смазка ухудшается);

• скорость потока и отсутствие вибраций или перепадов давления.

Эксплуатация и обслуживание

1. Регулярные визуальные осмотры
Не реже раза в неделю проверяйте уровень масла, чистоту фильтров и отсутствие утечек или странных шумов. Это помогает выявить проблемы на ранней стадии.

2. Очистка и замена фильтров
Загрязнённые фильтры ухудшают поток, повышают нагрузку на насос и ускоряют износ. Поддерживайте систему фильтрации в исправном состоянии.

3. Контроль качества масла
Периодически проверяйте характеристики рабочей жидкости: грязное или деградированное масло способствует ускоренному износу и потере эффективности.

4. Мониторинг элементов насоса
Проверяйте состояние лопастей и уплотнений — их износ приводит к потере производительности и повышенному потреблению энергии.

5. Предотвращение перегрева
Высокие температуры масла ухудшают смазку и увеличивают износ. Обеспечьте адекватное охлаждение системы, чтобы избежать перегрева.

6. Обучение персонала
Персонал, работающий с гидросистемами, должен быть обучен правильной эксплуатации, выявлению тревожных симптомов и безопасным процедурам обслуживания.

Ответы на часто задаваемые вопросы (FAQ)

Вопрос 1. Где чаще всего применяются лопастные насосы?

Лопастные насосы находят широкое применение в гидравлических системах со средним давлением (обычно до ~200–300 бар) и там, где важны плавный поток, низкий уровень шума и стабильность подачи. К типичным областям относятся:

• промышленное оборудование (прессы, станки, автоматизированные линии);

• строительная и мобильная техника (экскаваторы, погрузчики, подъемные платформы);

• автомобили (усилитель руля, трансмиссии, системы смазки);

• сельскохозяйственная техника (тракторы, комбайны);

• вспомогательные гидросистемы в энергетике, морских и авиационных установках.

Вопрос 2. Чем лопастные насосы отличаются от шестерённых и поршневых?

Лопастные насосы выделяются за счёт:

• плавного и непрерывного потока без выраженных пульсаций;

• низкого уровня шума и вибраций;

• компактной конструкции;

• хорошей объёмной эффективности в средне‑давительных системах.

Шестерённые насосы более просты по конструкции и часто дешевле, но могут создавать большие пульсации и шум. Поршневые насосы лучше подходят для очень высоких давлений и тяжёлых условий, но стоят дороже и сложнее в обслуживании.

Вопрос 3. Можно ли использовать лопастный насос в условиях высокой загрязнённости жидкости?

Лопастные насосы чувствительны к загрязнениям рабочей жидкости, поскольку зазоры между лопастями и корпусом малы. Попадание абразивных частиц ускоряет износ и снижает эффективность.

Вопрос 4. Насколько критично давление для лопастного насоса?

Лопастные насосы наиболее эффективны в диапазоне средних давлений. Если рабочая система требует чрезвычайно высокого давления (например, существенно выше ~250 бар), лучше рассматривать поршневые насосы, которые обеспечивают более стабильную работу в тяжёлых условиях.

Вопрос 5. Что влияет на срок службы лопастного насоса?

На срок службы влияют:

• чистота рабочей жидкости (фильтрация, отсутствие абразивов);

• качество монтажа и балансировка привода;

• правильный выбор по давлению и расходу;

• режимы работы (скорость, температура жидкости). Регулярный технический осмотр и обслуживание продлевают ресурс насоса.

Вопрос 6. Можно ли регулировать подачу лопастного насоса?

Да, существуют модификации лопастных насосов с регулируемым объёмом подачи, что позволяет изменять расход в зависимости от потребностей системы. Такие модели особенно полезны в системах с переменными нагрузками, где требуется экономия энергии и адаптация к разным режимам работы.

Заключение и рекомендации

Лопастные насосы доказали свою ценность как надёжные, универсальные и эффективные компоненты гидравлических систем, особенно в тех областях, где важны плавный поток, низкий уровень шума и стабильная работа. Они используются в широком спектре задач — от управления гидравликой промышленного оборудования и мобильной техники до передачи жидкостей в химических, топливных или вакуумных системах.Лопастные насосы остаются одним из самых сбалансированных решений по соотношению стоимости, эффективности и универсальности для средне‑давительных гидравлических систем.

Компания Poocca Hydraulic — опытный производитель гидравлического оборудования с более чем 20‑летним опытом в отрасли, широким международным присутствием и сертификацией по ISO и CE стандартам. Мы обеспечиваем надёжность, высокое качество продукции, подбор под конкретные задачи заказчика (OEM/ODM) и техническую поддержку на всех этапах.

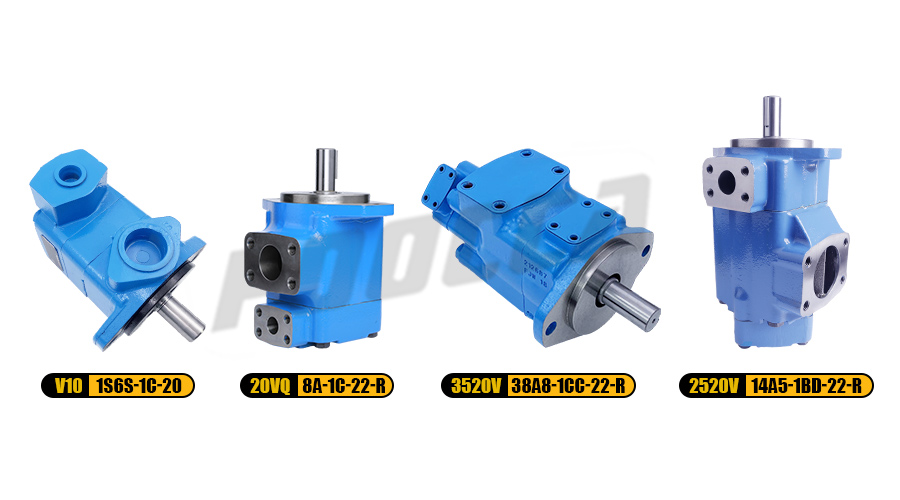

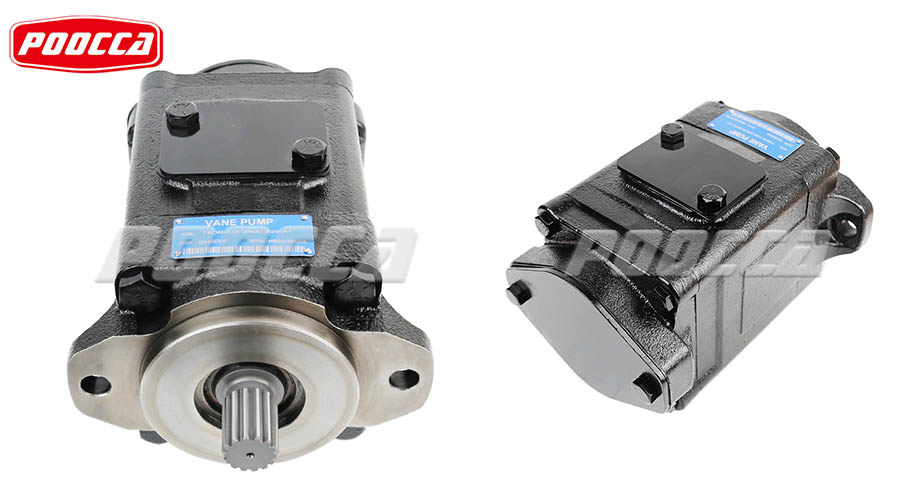

Вот несколько примеров лопастных / аналогичных насосов, которые иллюстрируют типичное решение для гидравлических систем:

• V20 Hydraulic Vane Pump — классическая лопастная модель для среднего давления и компактных гидросистем.

• V10 Hydraulic Vane Pump — оптимальное решение для машин с ограниченным пространством и умеренными требованиями к подаче.

• 25V21A-1C22R Hydraulic Vane Pump — более крупный вариант с повышенной подачей для промышленных задач.

• 25VQ Series Vane Pump — расширенная серия насосов для высокого давления и тяжёлых условий эксплуатации.

💡 Совет от Poocca: при выборе лопастного насоса ориентируйтесь на реальные параметры давления, расхода и качества рабочей жидкости, а не только на название модели — это позволит значительно увеличить срок службы оборудования и снизить издержки.

Если вам нужно индивидуальное решение, подбор модели под конкретную систему или расчёт параметров, инженеры Poocca всегда готовы помочь — просто свяжитесь с нами, и мы подберём лучший насос под вашу задачу.
